Вставка подписи изображения (или таблицы)
Подпись пронумерованного объекта — это краткое описание изображения или таблицы. Объект и его подпись — это неделимая единица контента.
Подпись, в общем случае, состоит из номера объекта (простого или сложного), содержащего название типа объекта (например, рисунок, таблица, чертеж) и текстовой описательной части. Номер присваивается объекту автоматически. Настроить нумерацию можно в свойствах проекта.
Нумерация изображений и таблиц
Нумерация поддерживает целостность документации и облегчает навигацию.
Доступно несколько видов нумерации:
-
зависящая от раздела;
-
зависящая от раздела, сложная;
-
сквозная (выбрана по умолчанию):
Нумерация, зависящая от раздела
Нумерация, зависящая от раздела, нумерует объекты по порядку в пределах раздела одного уровня (или в пределах разделов нескольких уровней), а в разделах других уровней начинается заново.
Например, при выборе варианта Начинается заново в разделах уровней 1-3 нумерация объектов в разделах уровней 1-3 начинается с единицы, а в разделах остальных уровней следует общему порядку:
Раздел первого уровня: Рисунок 1, Рисунок 2
Раздел второго уровня: Рисунок 1, Рисунок 2, Рисунок 3
Раздел третьего уровня: Рисунок 1
Раздел четвертого уровня: Рисунок 2, Рисунок 3
Раздел пятого уровня: Рисунок 4
Раздел первого уровня: Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4
Раздел второго уровня: Рисунок 1
Раздел третьего уровня: Рисунок 1, Рисунок 2, Рисунок 3
Раздел четвертого уровня: Рисунок 4, Рисунок 5
Раздел пятого уровня: Рисунок 6
Отображение нумерации при выборе варианта Начинается заново в разделах уровней 1-3:
Нумерация, зависящая от раздела, сложная
Выбор опции Добавлять номер раздела в окне настроек подписи позволяет добавлять сложную нумерацию, зависящую от раздела:
Сложная нумерация аналогична предыдущему виду нумерации, но перед номером объекта отображается номер раздела.

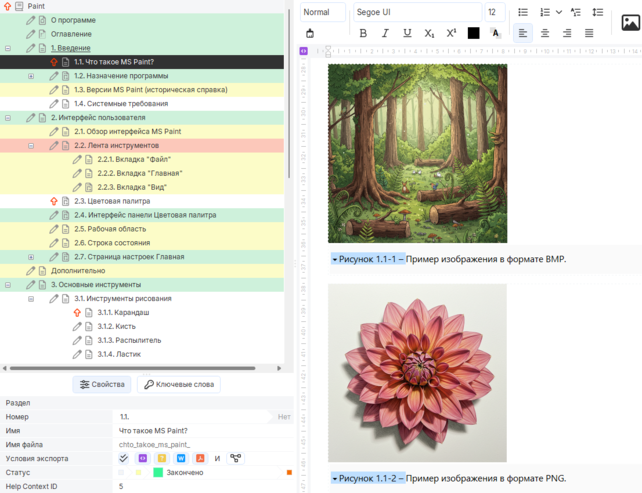

Отображение сложной нумерации при выборе опции Добавлять номер раздела и варианта Начинается заново в каждом разделе:
Сквозная нумерация
По умолчанию выбрана сквозная нумерация. Это нумерация объектов по порядку, последовательно, по нарастающей без пропусков, независимо от разделов:
Раздел первого уровня: Рисунок 1, Рисунок 2
Раздел второго уровня: Рисунок 3, Рисунок 4, Рисунок 5
Раздел третьего уровня: Рисунок 6
Раздел четвертого уровня: Рисунок 7, Рисунок 8
Раздел пятого уровня: Рисунок 9
Раздел первого уровня: Рисунок 10, Рисунок 11, Рисунок 12, Рисунок 13
Раздел второго уровня: Рисунок 14
Раздел третьего уровня: Рисунок 15, Рисунок 16, Рисунок 17
Раздел четвертого уровня: Рисунок 18, Рисунок 19
Раздел пятого уровня: Рисунок 20
При добавлении надписи к объекту, ему автоматически присваивается номер. При удалении какого-либо из пронумерованных объектов, происходит автоматический перерасчет нумерации.
Доступные типы нумерации:
-
арабские цифры (1, 2, 3...);
-
строчные латинские буквы (a, b, c...);
-
прописные латинские буквы (A, B, C...);
-
строчные римские цифры (i, ii, iii...);
-
прописные римские цифры (I, II, III...).
На пронумерованные объекты можно ставить перекрестные ссылки и ссылаться на соответствующий раздел.
Добавление подписи
Чтобы добавить подпись, выполните следующие шаги:
-
нажмите правой кнопкой мыши на изображении или таблице;
-
в контекстном меню выберите пункт Добавить подпись.
Удаление подписи
Чтобы удалить подпись, выполните следующие шаги:
-
нажмите правой кнопкой мыши на изображении или таблице;
-
в контекстном меню выберите пункт Удалить подпись.
Стиль подписи — это визуальное оформление ссылок, которое можно создавать и использовать для разных типов пронумерованных изображений и таблиц: схемы, чертежи, таблицы сравнений, обычные таблицы и т.д. Можно изменить тип нумерации, символ разделения, написание со строчной буквы или прописной и т.д. Количество создаваемых стилей не ограничено.
